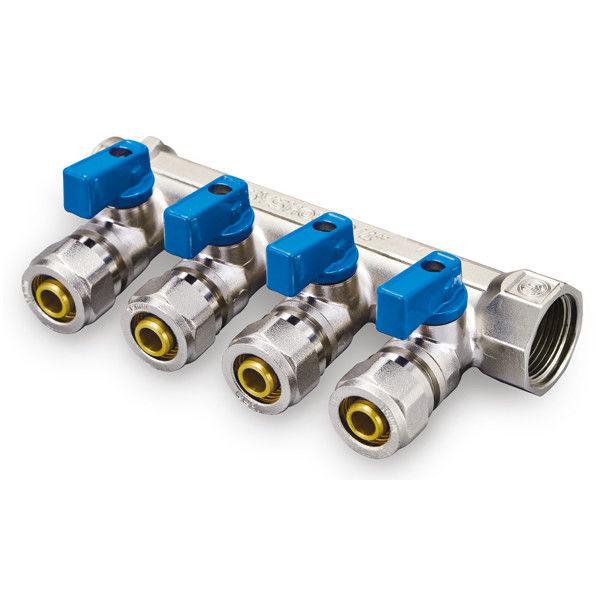

MF001

केंद्रीय हीटिंग जनरेटर

तापमान;5-95°C

12 और 16 मिमी PEX फिटिंग;अधिकतम कार्य दबाव;1 Mpa ((10Bar)

कार्य दबाव;0.7Mpa

3/4′′ और 1′′ दो विकल्पों द्वारा

परीक्षण के लिए डायवर्टर की स्थापना पूरी हो गई है।

1. पानी के इनलेट और वापसी वाल्व खोलें, मुख्य पानी को मनिफोल्ड में, प्रवाहमीटर लाल शीट को हटा दें, प्रवाह समायोजन को चालू करें (संग्रहक स्पूल खोलें) ।
2. स्वचालित निकास ढीला छोटे टोपी, निकास स्वचालित स्थिति में होने दें, मनिफोल्ड के अंदर हवा निर्वहन.
3पूरी तरह से खुली स्थिति में सिस्टम का परीक्षण करें कि क्या कोई सुरक्षा रिसाव है, और 24 घंटे के लिए सिस्टम का परीक्षण करें (दबाव 1.0 ~ 1.2MPa पर स्थिर है),
4. दबाव परीक्षण 24 घंटे, जांचें कि क्या प्रत्येक घटक कनेक्शन बिंदु में पानी की रिसाव या टपकने की घटना है। यदि रिटर्न वाल्व में एक तत्काल बंद पाया जाता है, तो पाइपलाइन की मरम्मत करें,और पुनः परीक्षण.
5सिस्टम परीक्षण संकेतक उपयोगकर्ता की आवश्यकताओं को पूरी तरह से पूरा कर सकते हैं, और दबाव प्रणाली का दबाव स्थिर के उपयोग के लिए उपयोगकर्ता की आवश्यकताओं के अनुसार सामान्य उपयोग दबाव में वापस आ जाता है।
नोटः सिस्टम का उच्चतम दबाव मूल्य 1.2MPa से अधिक नहीं हो सकता है।

केंद्रीय पीईएक्स (क्रॉस-लिंक्ड पॉलीथीन) हीटिंग मनिफोल्ड एक पाइपलाइन प्रणाली है जो पूरे भवन में गर्म पानी या अन्य तरल पदार्थ वितरित करती है।जनरेटर को एक बॉयलर या अन्य गर्मी स्रोत से जोड़ा जाता है और दीवारों के माध्यम से चलने वाले पीईएक्स पाइपों के नेटवर्क के माध्यम से गर्म तरल पदार्थ वितरित करता हैयहाँ पीईएक्स केंद्रीय हीटिंग जनरेटर अनुप्रयोगों, कच्चे माल, स्थापना, आकार और युक्तियों के बारे में अधिक जानकारी दी गई हैः

एक पानी वितरण पाइपलाइन जनरेटर क्या है

मनिफोल्ड एक उपकरण या प्रणाली है जिसे द्रव, गैस या विद्युत संकेतों के प्रवाह को कई आउटलेट या घटकों में वितरित करने, नियंत्रित करने या विनियमित करने के लिए डिज़ाइन किया गया है।यह एक केंद्रीय केंद्र या जंक्शन बिंदु के रूप में कार्य करता है जहां प्रवाह विभाजित या संयुक्त है, जो कि कुशल और संगठित वितरण की अनुमति देता है।

"बहुविध" शब्द विशिष्ट अनुप्रयोग के आधार पर विभिन्न प्रकार के उपकरणों या प्रणालियों को संदर्भित कर सकता है। यहां कुछ सामान्य प्रकार दिए गए हैंः

द्रव मंडल: द्रव प्रणालियों में, एक मंडल एक संरचना है जो एक स्रोत से कई आउटलेट या चैनलों में द्रव प्रवाह वितरित करती है। इसका उपयोग विभिन्न उद्योगों में किया जा सकता है, जैसे कि नलसाजी,हाइड्रोलिक सिस्टम, ईंधन प्रणालियों, और प्रक्रिया नियंत्रण। द्रव विविधता धातु, प्लास्टिक, या मिश्रित सामग्री जैसी सामग्रियों से बनाई जा सकती है और वे अक्सर वाल्व, फिटिंग,और प्रवाह को नियंत्रित करने और निर्देशित करने के लिए कनेक्शन.

एचवीएसी मनिफोल्ड: हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) प्रणालियों में, एक मनिफोल्ड का उपयोग हवा या प्रशीतन के प्रवाह को विभिन्न क्षेत्रों या घटकों में वितरित करने और संतुलित करने के लिए किया जाता है।यह एक भवन या प्रणाली में उचित वायु प्रवाह और तापमान नियंत्रण सुनिश्चित करने में मदद करता है.

विद्युत मंडल: विद्युत प्रणालियों में, एक मंडल एक ऐसा उपकरण है जो विद्युत संकेतों या शक्ति को कई घटकों या सर्किट में वितरण और संगठन की अनुमति देता है।इसमें कनेक्टर शामिल हो सकते हैं, टर्मिनल या प्रिंटेड सर्किट बोर्ड (पीसीबी) विद्युत धाराओं के प्रवाह की सुविधा के लिए।

निकास मंडल: ऑटोमोबाइल इंजनों में, निकास मंडल प्रत्येक सिलेंडर से निकास गैसों को एक निकास पाइप में एकत्र करता है और निर्देशित करता है।यह निकास गैसों के लिए एक केंद्रीय जंक्शन बिंदु के रूप में कार्य करता है और इंजन के प्रदर्शन को अनुकूलित करने में मदद करता है.

एक हीटिंग मनिफोल्ड, जिसे हीटिंग डिस्ट्रीब्यूशन मनिफोल्ड या हीटिंग सर्किट मनिफोल्ड के रूप में भी जाना जाता है,एक उपकरण है जिसका उपयोग हाइड्रोनिक हीटिंग सिस्टम में एक इमारत के भीतर विभिन्न क्षेत्रों या सर्किट में गर्म पानी या गर्मी ले जाने वाले तरल पदार्थ को नियंत्रित करने और वितरित करने के लिए किया जाता हैयह हीटिंग सिस्टम की आपूर्ति और वापसी लाइनों के लिए एक केंद्रीय केंद्र के रूप में कार्य करता है, जिससे प्रत्येक हीटिंग क्षेत्र में तापमान का व्यक्तिगत नियंत्रण और विनियमन संभव हो जाता है।

आवेदनजल वितरण नलसाजी के जनरेटर

• आवासीय और वाणिज्यिक हीटिंग सिस्टम
• रेडिएंट फ्लोर हीटिंग सिस्टम
• बेसबोर्ड हीटिंग सिस्टम
• हाइड्रोनिक हीटिंग सिस्टम

कच्चे माल:

• पीईएक्स पाइप
• पीतल या स्टेनलेस स्टील के विविध
• पाइप फिटिंग और एडाप्टर
• इन्सुलेशन
• माउंटिंग ब्रैकेट

मिनीफोल्ड कैसे स्थापित करें

1. हीटिंग ज़ोन या कमरों की संख्या निर्धारित करें और प्रत्येक ज़ोन के लिए पीईएक्स पाइप की आवश्यक लंबाई की गणना करें।
2. जनरेटर को एक केंद्रीय स्थान पर, आमतौर पर गर्मी स्रोत के पास स्थापित करें और इसे आपूर्ति और वापसी लाइनों से कनेक्ट करें।
3. प्रत्येक क्षेत्र में पीईएक्स पाइप स्थापित करें और फिटिंग और एडेप्टर का उपयोग करके उन्हें मनिफोल्ड से कनेक्ट करें।
4. पीईएक्स पाइपों को इन्सुलेट करें ताकि गर्मी का नुकसान कम हो सके और दक्षता में सुधार हो सके।
5. ब्रैकेट्स का उपयोग करके मनिफोल्ड को दीवार या फर्श पर माउंट करें।
6. सिस्टम को पानी से भरें और पाइपों से हवा को साफ करें।

आकारः केंद्रीय पीईएक्स हीटिंग मनिफोल्ड सिस्टम विभिन्न आकारों में उपलब्ध हैं, जो उन क्षेत्रों या कमरों की संख्या के आधार पर हैं जिन्हें वे गर्म करने के लिए डिज़ाइन किए गए हैं।मनिफोल्ड में दो बंदरगाह और 24 या अधिक बंदरगाह हो सकते हैंपीईएक्स पाइपों का आकार हीटिंग लोड और पाइपों की लंबाई पर भी निर्भर करता है।

टिप्स:

• हीटिंग लोड और पाइपों की लंबाई के लिए मनिफोल्ड और पीईएक्स पाइपों का सही आकार सुनिश्चित करें।
• उच्च गुणवत्ता वाले पीईएक्स पाइप और फिटिंग का उपयोग करें ताकि लंबे समय तक चलने वाली और लीक मुक्त स्थापना सुनिश्चित हो सके।
• पीईएक्स पाइपों को इन्सुलेट करें ताकि गर्मी का नुकसान कम हो सके और ऊर्जा दक्षता में सुधार हो सके।
• शोरबाज संचालन और सिस्टम को नुकसान पहुंचाने वाली वायु जेबों को रोकने के लिए पाइपों से हवा को साफ करें।
• गर्म तरल पदार्थ के तापमान को नियंत्रित करने और आराम और दक्षता में सुधार के लिए मिश्रण वाल्व लगाने पर विचार करें।
